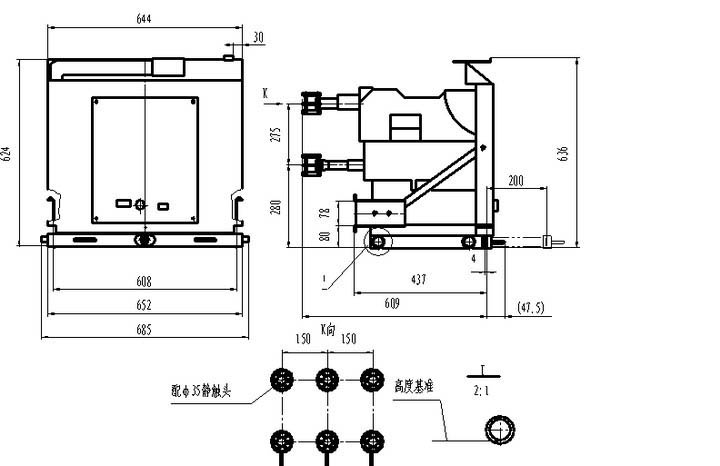

名稱

單位

數(shù)值

主

電

路

額定工作電壓 (Ue)

kV

12

額定工作電流 (Ie) (取決于熔斷器)

A

≤200

額定頻率 (fr)

Hz

50~60

額定關合能力

A

10Ie

額定開斷能力

A

8Ie

額定短時耐受電流

kA

6.3

額定峰值耐受電流

kA

40

額定短路持續(xù)時間

s

4

額定預期短路開斷電流 (取決于熔斷器)

kA

≤40

額定預期短路關合電流

kA

100

交接電流

A

3150

工頻耐受電壓

相間、相對地

kV

42

真空斷口

kV

42

雷電沖擊耐受電壓

kV

75

控制電路

額定電壓 (Us)

V

AC or DC. 110/220

額定功率 (Ps)

電保持

VA

≤1000/100 (吸合/保持)

機械保持

VA

≤900/350 (合閘/分閘)

輔助電路

形式

6a+6b

額定值

AC200V/5A

控制電路、輔助電路對地工頻耐受電壓

kV

2

額定操作頻率

長期或機械保持型

次/h

300

短期

次/h

600

機械壽命

萬次

30

電壽命

萬次

10(AC-3)

合閘時間

ms

≤150

機械特性

固有分閘時間

ms

≤150(電保持)

≤60(機械保持)

三相不同期

ms

≤3

合閘彈跳

ms

≤6

注：額定控制電壓亦可按用戶需要定制
