名 稱

單 位

數 值

主  電  路

額定工作電壓（Ue）

kV

40.5

額定工作電流（Ie）

A

630

1250

額定頻率

Hz

50

額定關合能力

A

8 Ie

4 Ie

額定開斷能力

A

8 Ie

4 Ie

額定短時耐受電流

A

10 Ie

4 Ie

額定峰值耐受電流

A

25Ie

10 Ie

額定短路持續時間

s

4

雷電沖擊耐受電壓

KV

185

工頻耐受電壓

 相對地

kV

95

真空斷口

kV

95

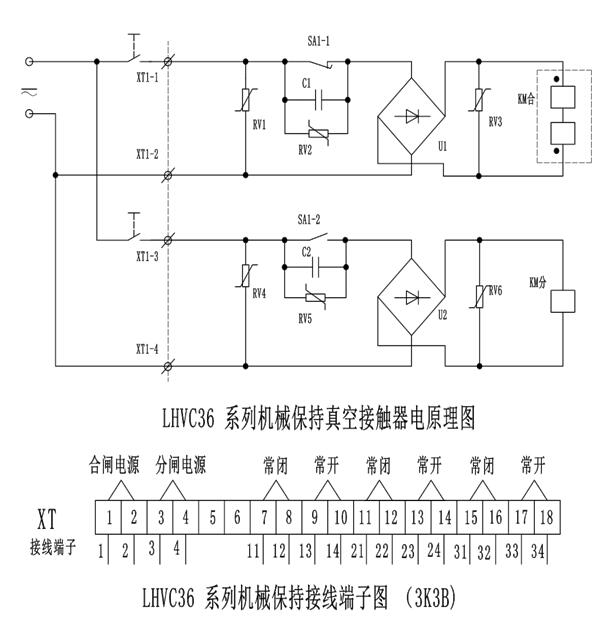

控制電路

額定電壓（Us）

V

AC或DC.110/220

額定功率（Ps）

電保持

VA

≦3600/200（吸合/保持）

機械保持

≦3600/220（合閘/分閘）

輔助電路

形式

電保持

4NO+4NC

機械保持

3NO+3NC

額定值

V

AC 380V/5A
DC 380V/1A

控制電路、輔助電路對地工頻耐受電壓

kV

2

額定操作頻率

長期

次/h

300

短期

600

電壽命

萬次

3

機械壽命

萬次

10

機械特性

合閘時間

ms

≦200

分閘時間

電保持

ms

≦100

機械保持

≦60

三相不同期

ms

≦3

產品凈重

kg

210

注 1：額定控制電壓亦可按用戶需要定制。
